Un interrupteur se positionne entre 90 cm et 130 cm du sol fini.

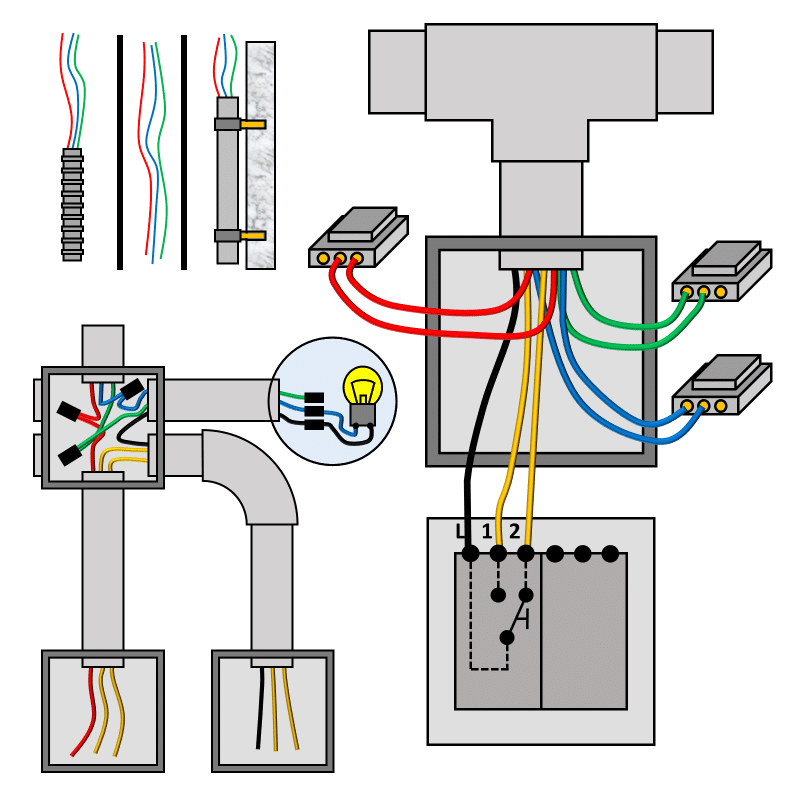

Remplacez les gaines contenant les fils par du tube rigide à fixer au mur.
Le tube doit entrer dans l’appareillage.
Si possible, installez une boite de dérivation au dessus de l’interrupteur sous le plafond pour déporter les connexions à réaliser.
Branchez les fils de neutre (bleus) sur un connecteur automatique.
Branchez les fils de terre (verts / jaunes) sur un connecteur automatique.
Branchez les fils de phase (rouges) sur un connecteur automatique.
Branchez les fils de navette (oranges) sur les bornes 1 et 2 de l’interrupteur.
Branchez le fil de retour lampe (noir) sur la borne L de l’interrupteur.
