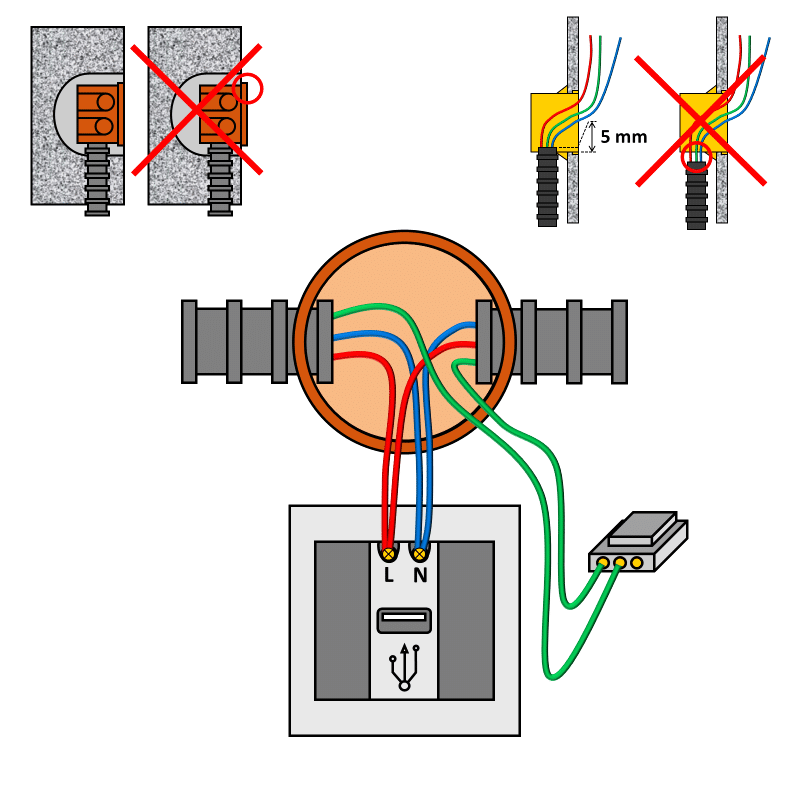

Préconisations pour le câblage d’une prise USB départ vers une autre

Il est interdit de positionner une prise USB à moins de 5 cm du sol fini.
La gaine doit entrer dans la boite d’encastrement.
Branchez les fils de phase (rouges) sur la borne L de la prise USB.
Branchez les fils de neutre (bleus) sur la borne N de la prise USB.
Branchez les fils de terre (verts / jaunes) sur un connecteur automatique.

Installation d’une boite d’encastrement simple

Une prise USB s’installe sur une boite d’encastrement simple.
