Préconisations pour le câblage d’un bouton poussoir

Un bouton poussoir se positionne entre 90 cm et 130 cm du sol fini.

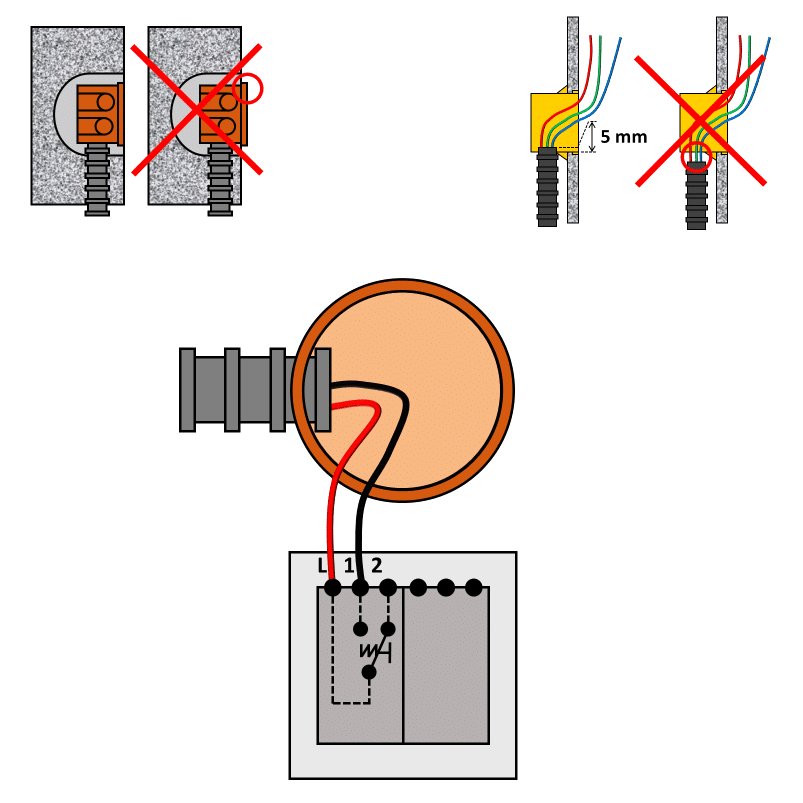

La gaine doit entrer dans la boite d’encastrement.
Un bouton poussoir retrouve sa position initiale grâce à un ressort dès que l’on relâche la pression sur celui-ci.
Branchez le fil de phase (rouge) sur la borne L du bouton poussoir.
Branchez le fil de retour (noir) sur la borne 1 du bouton poussoir.

Installation d’une boite d’encastrement simple

Un bouton poussoir s’installe sur une boite d’encastrement simple.
