Préconisations pour le câblage d’un bouton poussoir départ vers un autre

Un bouton poussoir se positionne entre 90 cm et 130 cm du sol fini.
Les gaines doivent entrer dans la boite d’encastrement.
Un bouton poussoir retrouve sa position initiale grâce à un ressort dès que l’on relâche la pression sur celui-ci.

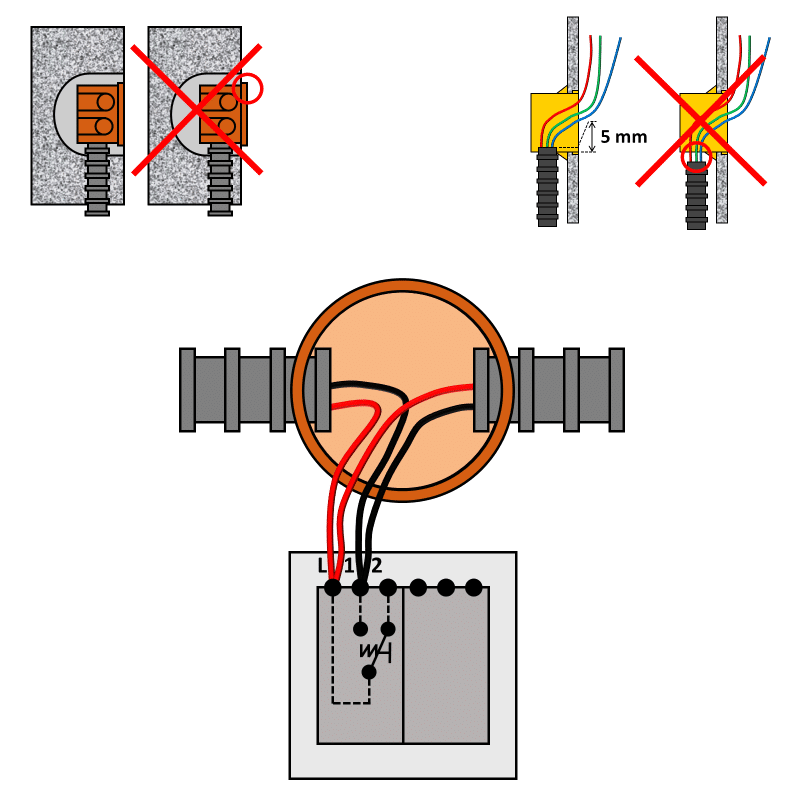

Branchez les deux fils de phase (rouges) sur la borne L du bouton poussoir.
Branchez les deux fils de retour (noirs) sur la borne 1 du bouton poussoir.

Installation d’une boite d’encastrement simple

Un bouton poussoir s’installe sur une boite d’encastrement simple.
