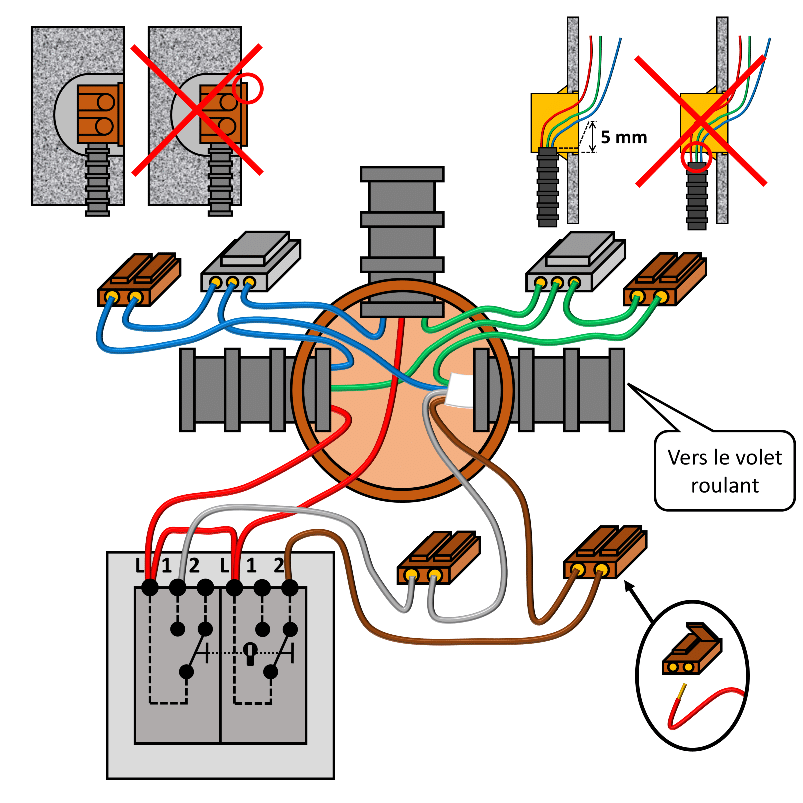

Une commande de volet roulant se positionne entre 90 cm et 130 cm du sol fini.
Les gaines doivent entrer dans la boite d’encastrement.
Branchez les fils de neutre (bleus) sur un connecteur automatique en branchant préalablement le fil souple sur un connecteur rapide compatible (à levier) lui même branché au premier connecteur rapide avec un morceau de fil rigide bleu.
Branchez les fils de terre (verts / jaunes) sur un connecteur automatique en branchant préalablement le fil souple sur un connecteur rapide compatible (à levier) lui même branché au premier connecteur rapide avec un morceau de fil rigide vert / jaune.
Il est possible d’utiliser un connecteur rapide à levier à 3 entrées pour éviter le relayage de connecteurs.
Joignez les bornes L de la commande avec un « pont » et ajoutez les fils de phase (rouges) sur les bornes L (Le pontage n’est pas nécessaire selon la marque de la commande).
Branchez les fils de retour (gris et marron) chacun sur un connecteur automatique compatible avec du fil souple (à levier) puis respectivement sur les bornes 1 et 2 de la commande en vous servant d’un morceau de fil rigide.
