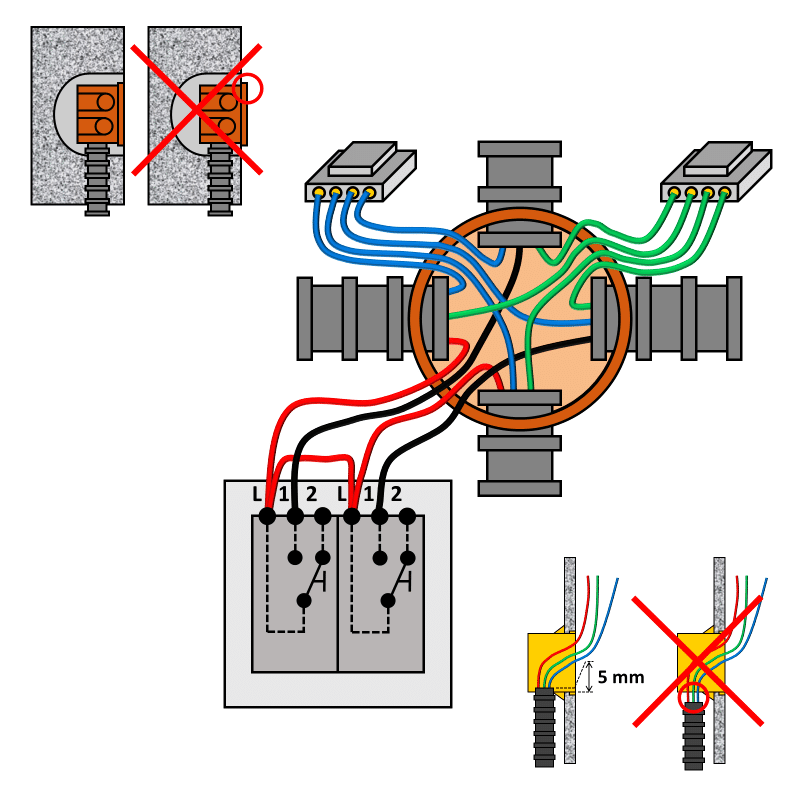

Préconisations pour le câblage d’un interrupteur à double allumage départ vers un autre

Un interrupteur se positionne entre 90 cm et 130 cm du sol fini.
Les gaines doivent entrer dans la boite d’encastrement.
Branchez les fils de neutre (bleus) sur un connecteur automatique.
Branchez les fils de terre (verts / jaunes) sur un connecteur automatique.
Joignez les bornes L de l’interrupteur avec un « pont » et ajoutez chacun des fils de phase (rouges) sur une de ces bornes.
Branchez chacun des fils de retour lampe (noirs) sur une borne 1 de l’interrupteur.

Installation d’une boite d’encastrement simple

Un interrupteur s’installe sur une boite d’encastrement simple.
