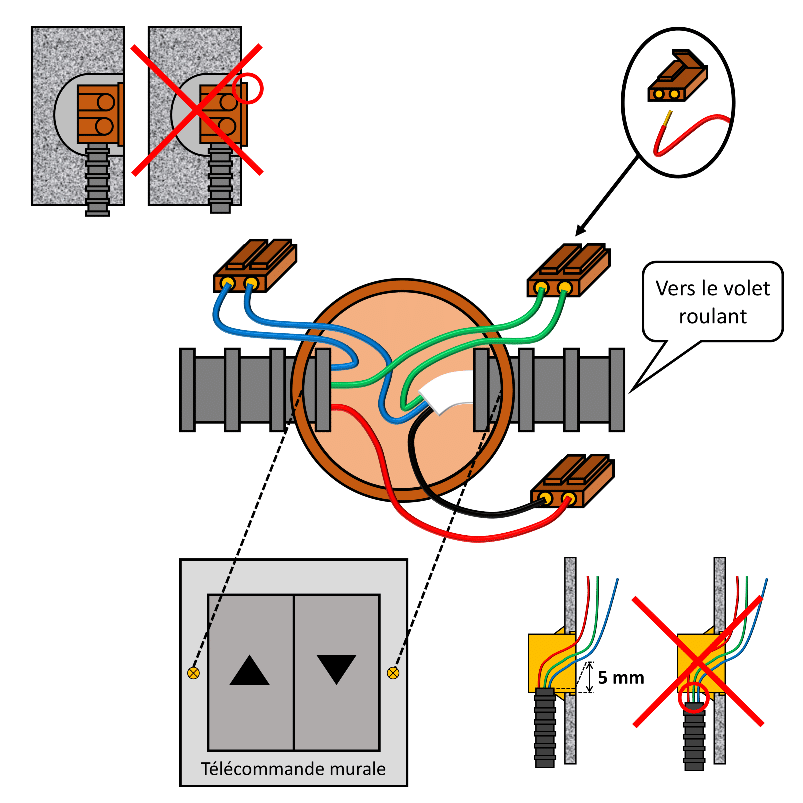

Préconisations pour le câblage d’une télécommande de volet roulant
Une télécommande de volet roulant se positionne entre 90 cm et 130 cm du sol fini.
Les gaines doivent entrer dans la boite d’encastrement qui sert de boite de dérivation.
Branchez les fils de neutre (bleus) sur un connecteur automatique pour fils souples (avec levier).
Branchez les fils de terre (verts / jaunes) sur un connecteur automatique pour fils souples (avec levier).
Branchez le fil de phase (rouge) avec le dernier fil du câble qui alimente le volet roulant sur un connecteur automatique pour fils souples (avec levier).
Vissez la télécommande sur la boite d’encastrement.
Installation d’une boite d’encastrement simple
Une télécommande fixe de volet roulant s’installe sur une boite d’encastrement simple à la même hauteur qu’un interrupteur d’éclairage.
Un volet roulant à télécommande mobile s’alimente avec une boite d’encastrement à hauteur du volet roulant. Cette boite est alors cachée par un obturateur.
