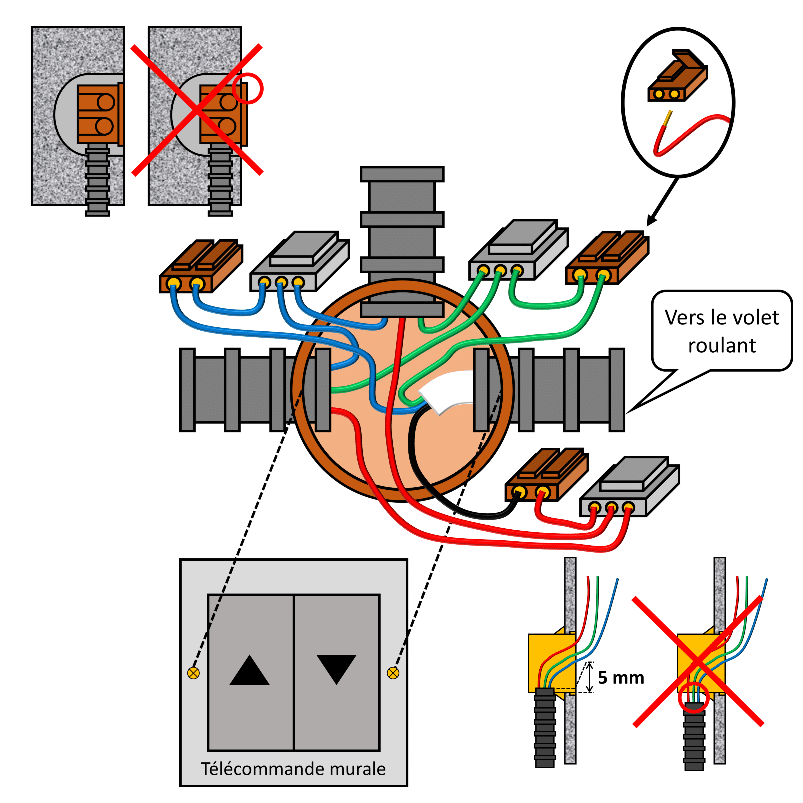

Préconisations pour le câblage d’une télécommande de volet roulant départ vers une autre
Une télécommande de volet roulant se positionne entre 90 cm et 130 cm du sol fini.
Les gaines doivent entrer dans la boite d’encastrement qui sert de boite de dérivation.
Branchez les fils de neutre (bleus) sur un connecteur automatique en branchant préalablement le fil souple sur un connecteur rapide compatible (à levier) lui même branché au premier connecteur rapide avec un morceau de fil rigide bleu.
Faites de même avec les fils de terre et un morceau de fil vert / jaune.
Puis avec les fils de phase avec un morceau de fil rouge.
Il est possible d’utiliser un connecteur rapide à levier à 3 entrées pour éviter le relayage de connecteurs.
Vissez la télécommande sur la boite d’encastrement.
Installation d’une boite d’encastrement simple
Une télécommande fixe de volet roulant s’installe sur une boite d’encastrement simple à la même hauteur qu’un interrupteur d’éclairage.
Un volet roulant à télécommande mobile s’alimente avec une boite d’encastrement à hauteur du volet roulant. Cette boite est alors cachée par un obturateur.
