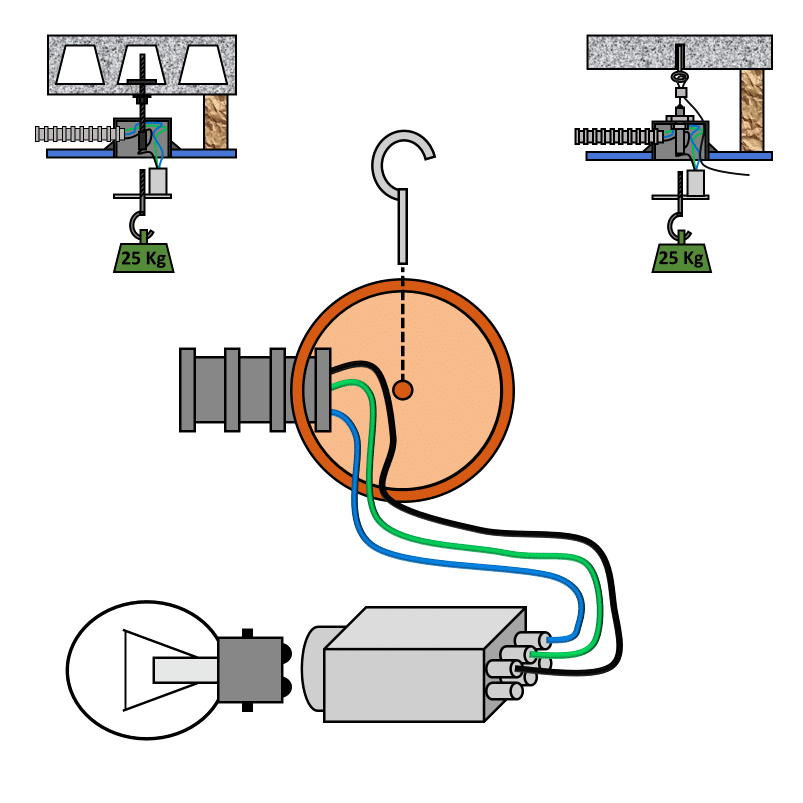

Préconisations pour le câblage d’un point lumineux au plafond

L’utilisation d’un dispositif de connexion de luminaire (DCL) est obligatoire.
Le crochet du dispositif de connexion de luminaire doit résister à la suspension de 25 Kg.
La gaine doit entrer dans la boite d’encastrement.
Branchez le fil de neutre (bleu) sur la borne N du boitier DCL.
Branchez le fil de terre (vert / jaune) sur la borne T du boitier DCL.
Branchez le fil de retour lampe sur la borne L du boitier DCL.

Installation d’une boite d’encastrement simple

Un point lumineux au plafond s’installe sur une boite d’encastrement simple à la différence que cette boite dispose d’un crochet pour la suspension du luminaire.
