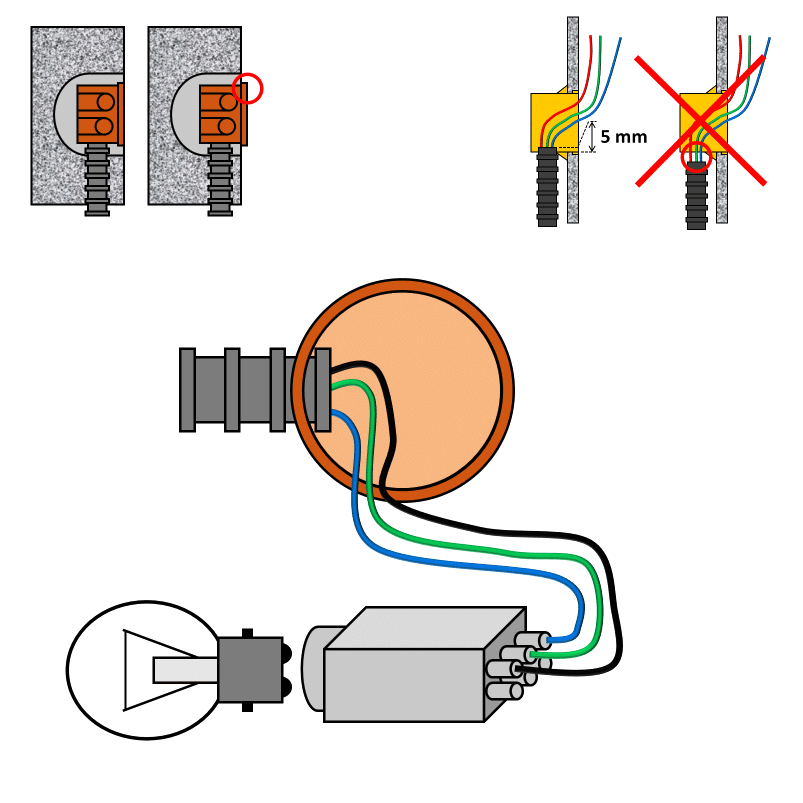

Préconisations pour le câblage d’un point lumineux en applique

L’utilisation d’un dispositif de connexion de luminaire (DCL) est obligatoire.
Un point d’éclairage en applique se trouve entre 1,5 m et 2 m de hauteur.
La gaine doit entrer dans la boite d’encastrement.
Branchez le fil de neutre (bleu) sur la borne N du boitier DCL.
Branchez le fil de terre (vert / jaune) sur la borne T du boitier DCL.
Branchez le fil de retour lampe sur la borne L du boitier DCL.

Installation d’une boite d’encastrement simple

Un point lumineux en applique s’installe sur une boite d’encastrement simple.
