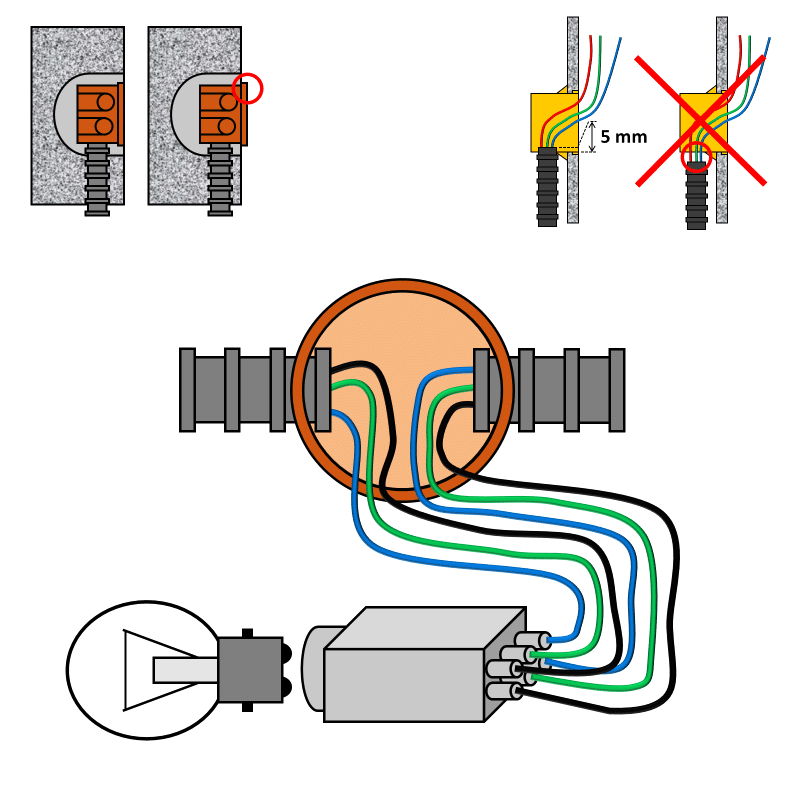

Préconisations pour le câblage d’un point lumineux en applique départ vers un autre

L’utilisation d’un dispositif de connexion de luminaire (DCL) est obligatoire.
Un point d’éclairage en applique se trouve entre 1,5 m et 2 m de hauteur.
Les gaines doivent entrer dans la boite d’encastrement.
Branchez les deux fils de neutre (bleus) sur la borne N du boitier DCL.
Branchez les deux fils de terre (verts / jaunes) sur la borne T du boitier DCL.
Branchez les deux fils de retour lampe sur la borne L du boitier DCL.

Installation d’une boite d’encastrement simple

Un point lumineux en applique s’installe sur une boite d’encastrement simple.
