Préconisations pour le câblage d’un détecteur de présence intérieur départ vers un autre
Les gaines doivent entrer dans la boite d’encastrement.

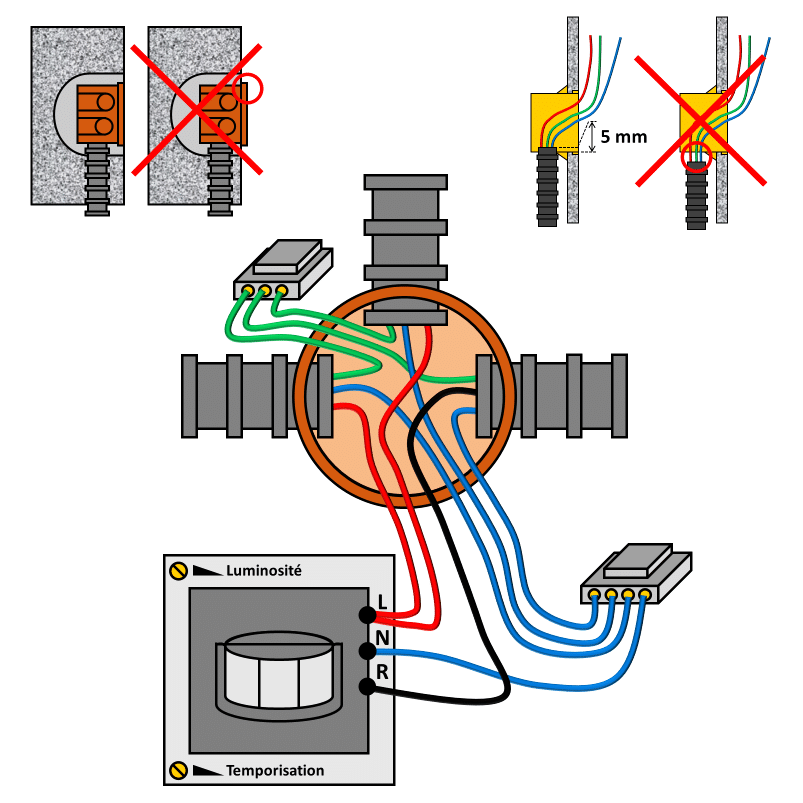

Branchez les fils de phase (rouges) sur la borne L du détecteur.
Branchez les fils de neutre (bleus) sur un connecteur automatique puis sur la borne N du détecteur.
Branchez le fil de retour lampe (noir) sur la borne R du détecteur.
Branchez les fils de terre (verts / jaunes) sur un connecteur automatique si le détecteur ne possède pas de borne à cet effet.
Installation d’une boite d’encastrement simple
Un détecteur de présence intérieur s’installe sur une boite d’encastrement simple à la même hauteur qu’un interrupteur d’éclairage.
Il peut remplacer un interrupteur de commande.
Il existe aussi des détecteurs de présence intérieurs à installer au plafond. Le câblage est identique.
