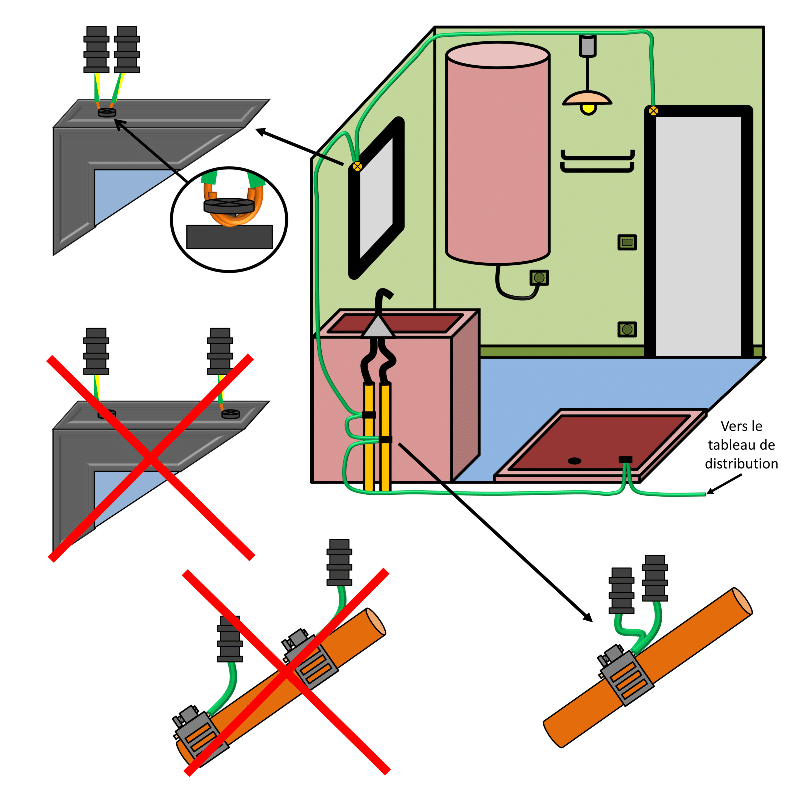

Liaisons équipotentielles en série
Reliez les uns aux autres tous les éléments métalliques de la salle de bain avec un fil de terre de 2,5 mm² (vert / jaune) gainé partant du tableau de distribution.
Un élément métallique ne peut pas assurer la continuité de la liaison équipotentielle : la connexion de départ et celle d’arrivée doivent se réaliser au même endroit.
Liaison équipotentielle sur une huisserie
Dénudez et branchez le fil de terre (vert / jaune) sur une vis métallique de l’huisserie.
Assurez la meilleure conduction électrique possible et enlevant la peinture si nécessaire.
Ne pas se servir de l’huisserie elle même pour assurer la continuité électrique : Le fil qui arrive et celui qui repart doivent être serrés sur la même vis.
Ce raccordement est très important pour votre sécurité et sera vérifié par le CONSUEL.
Liaison équipotentielle sur un tuyau
Dénudez et branchez le fil de terre (vert / jaune) sur le tuyau en vous servant d’un collier métallique de serrage.
Assurez la meilleure conduction électrique possible et enlevant la peinture si nécessaire.
Ne pas se servir du tuyau lui même pour assurer la continuité électrique : Le fil qui arrive et celui qui repart doivent être serrés sur la même vis.
Ce raccordement est très important pour votre sécurité et sera vérifié par le CONSUEL.
Boite de connexions équipotentielles avec obturateur
Utilisez une boite d’encastrement classique.
La boite de connexion doit pouvoir être accessible facilement (sous le lavabo par exemple).
Branchez les fils de terre de 2,5 mm² (verts / jaunes) sur un connecteur automatique ou à vis selon le nombre de fils à brancher sans oublier celui allant jusqu’au tableau de distribution.
Reliez chaque élément métallique de la salle de bain à cette boite (huisseries métalliques de portes ou de fenêtres, tuyaux en cuivre, évacuations en cuivre).
Vissez l’obturateur sur la boite pour la refermer.
